产品介绍

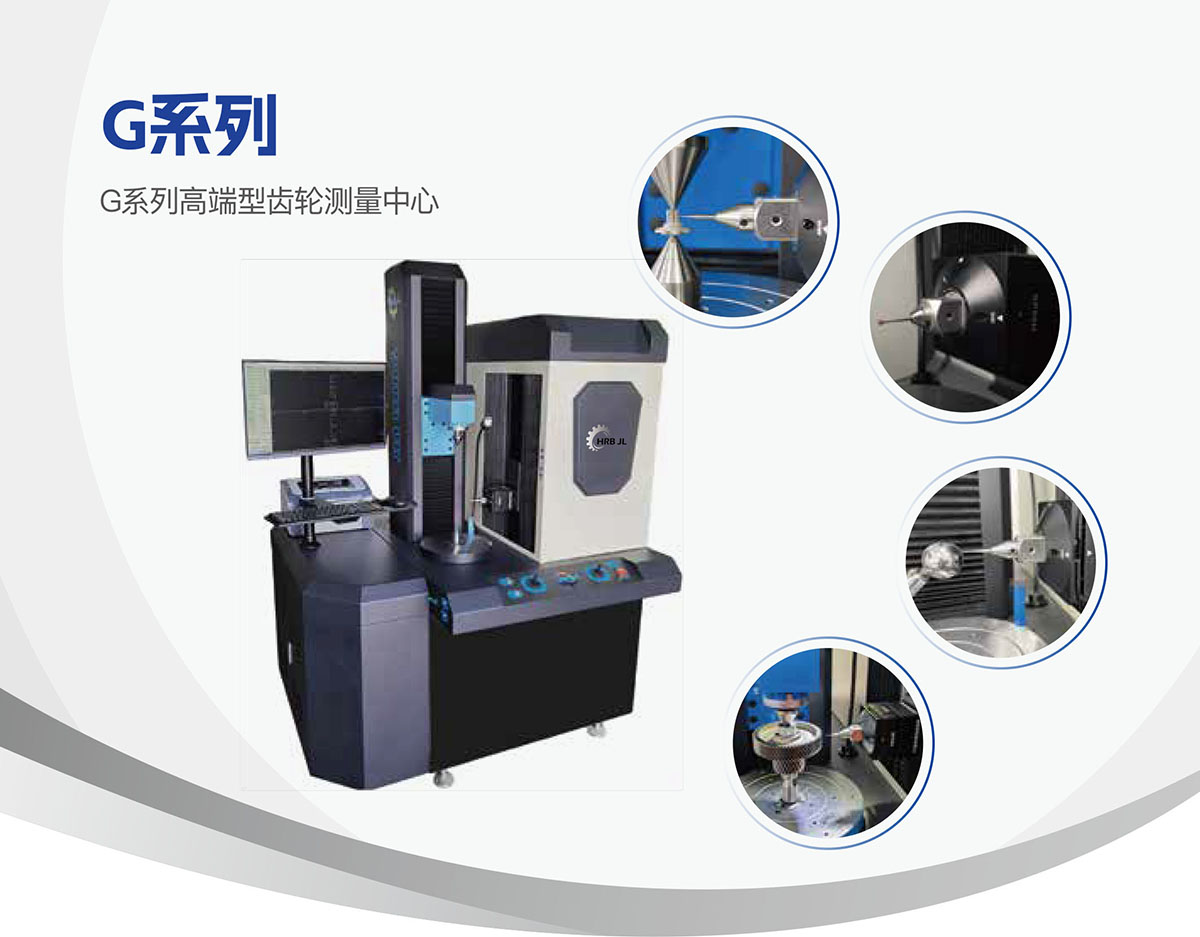

G系列齿轮测量中心是哈尔滨金量精密仪器有限公司研发的-款高端新-代齿轮测量中心，产品应用电子展成测量原理，采用天然大理石基座，切向采用进口超高精密循环导轨，DDR直驱电机主轴驱动系统,DDL直线电机直线轴驱动系统。新一代数控系统，高速数据采集处理系统，配备高精度数字测微系统(雷尼绍SP80H真三维数字测头)。该产品在结构布局上追求稳定高效、高精、高配，关键部件采用长期自然失效的措施处理，关键结构部件以及整机结构进行了大型有限元分析软件优化设计。仪器整体和局部做到了性能的优越、可靠、高端品质。

仪器特点

1:仪器底座采用特殊加工天然大理石,确保各个基准面精度。

2:三个直线轴导轨均采用特高级精度线轨,保证测量精度。

3:工件立柱导轨采用高精线轨，具有耐磨、稳定性好。

4:直线轴均采用直线电机，具有加速度性能好,运行稳定，测量速度快等特点。

5:三维数字扫描测头系统,本系统采用英国雷尼绍三维测头SP80H,具有测力小真正的三维自由度，测量行程大等特点。

6:全闭环数字控制系统，一次装卡,全自动完成齿轮测量。

7:回转轴采用高精密轴系以及无框力矩电机,具有输出扭矩大,惯量高,低速运行性能好，动态响应速度快等优点。

8:软件功能全，操作方便，具有各种功能补偿。

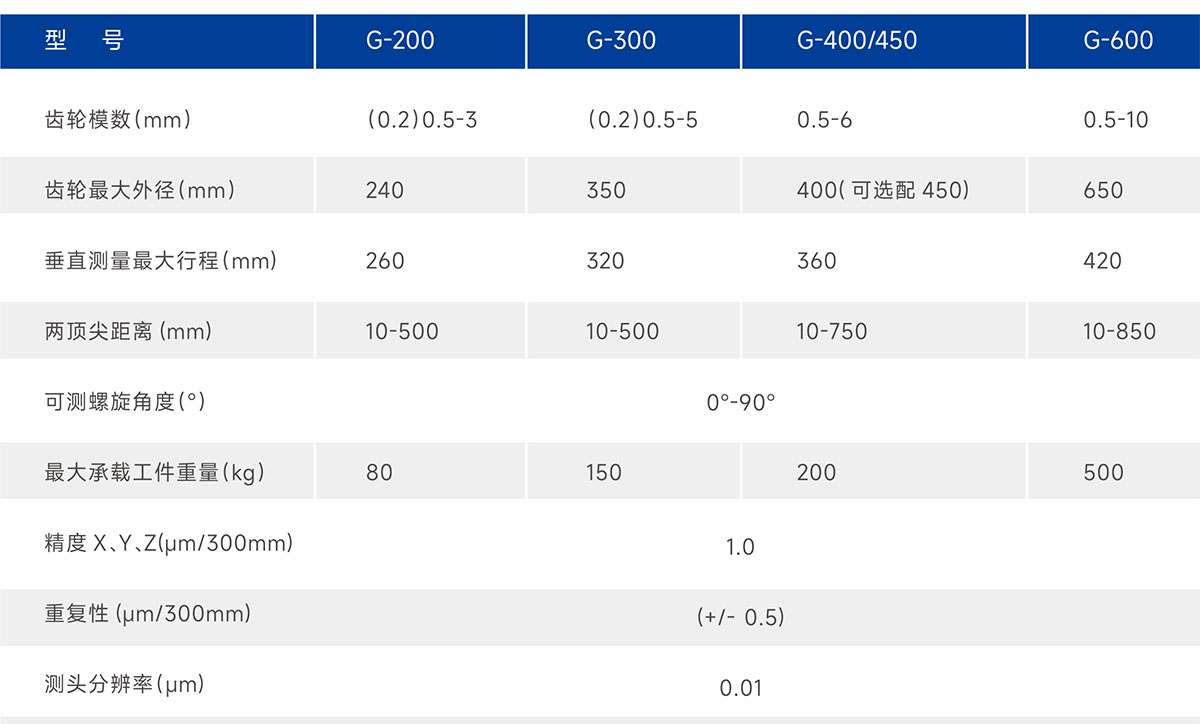

仪器参数

测量功能

工件偏心补偿:装卡工件其基准轴线和仪器回转轴线偏心不重合。金量软件系统对样件检测计算出偏心及偏摆误差，后在测量中对偏心及偏摆误差进行动作及测量结果做到精准补偿。此项技术对中心孔偏差大或没有中心孔齿轮及内齿轮的精确测量完成度提升。在国内齿轮测量行业中，金量率先突破了该项技术，并做到了最新的正母线，侧母线的线性修正，跟对仪器的损耗误差进行了补偿，提高了仪器的后期使用精度,测量精度，真正的做到优越、可靠高端品质。

技术特点

稳定性高效的主机系统，包括机械系统:主轴(工作台C轴)是DDR电机伺服系统，并配合高分辨封闭圆光栅以及高精密密珠轴系，这样使得承载能力强，运动时丝滑平稳;三个直线轴DDR直线电机驱动系统,高精度登记线性导轨以及滚动直线超高精度保持架运动单元，与高精度、高分辨率光栅组合而成。

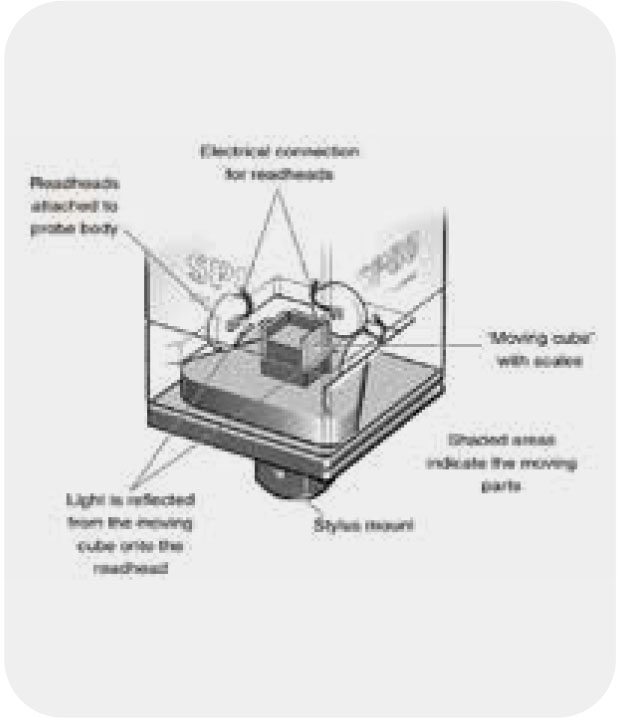

进口3D数字式测头传感器:三维扫描式数字测头源于英国雷尼绍(RENISHAW)品牌，型号为“SP80H", SP80H轴套式安装扫描测头采用数字刻度和读数头技术，加上创新的分离光学测量原理,即使配用长测针也能够提供卓越的扫描性能。

可重复测针交换，方便快速、灵活检测工件。

SP80H具有机械定位性,用作测针交换，可以重复地重新定位测针,为每个特征测量提供的测针组合，无需重新标定。安装SP80H可使测头通/断电，无需在系统通电重启时重新回零。
